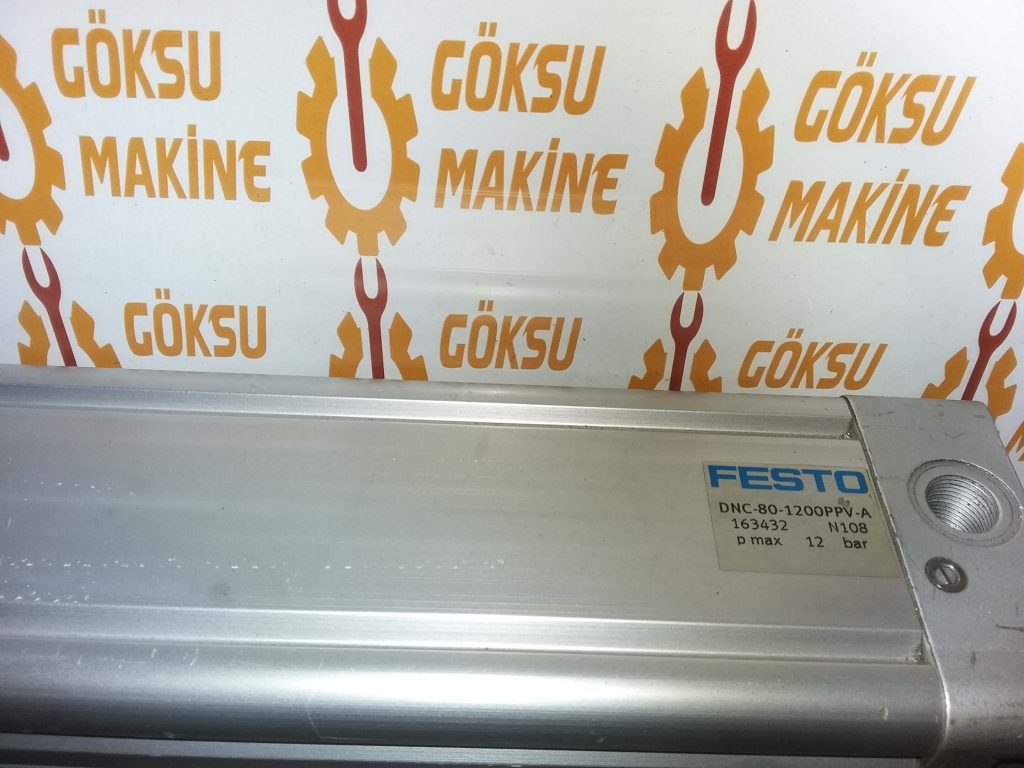

FESTO DNC Standart silindir
Festo 163432
Festo DNC-80-1200-PPV-A
Özellik | Değerler |
Strok | 3 … 2.000 mm |
Piston çapı | 80 mm |
Piston kolu dişi | M20x1,5 |
Yastıklama | PPV: İki uçtan ayarlanabilir pnömatik yastıklama |
Montaj konumu | istenildiği gibi |
Uygun olduğu standart | ISO 15552 |
Piston kolu ucu | Erkek diş |
Tasarım yapısı | Piston Piston kolu Profil boru |
Konum algılama | Yaklaşım sensörü için |
Versiyonlar | tek taraflı piston kolu |
Çalışma basıncı | 0,6 … 12 bar |
Çalışma şekli | çift etkili |
Kullanım havası | ISO8573-1:2010’a uygun basınçlı hava [7:4:4] |
Çalışma ve pilot ortam hakkında açıklama | Yağlamalı operasyon mümkün (diğer işlemler için gerekli) |
Korozyona karşı dayanıklılık sınıfı KBK | 2 – Ortalama paslanma |
Çevre sıcaklığı | -20 … 80 °C |
Konum sonlarındaki darbe enerjisi | 0,9 J |
Yastıklama boyu | 32 mm |
6 bar’ daki teorik çekme kuvveti | 2.721 N |
6 bar’ da teorik itme kuvveti | 3.016 N |
0 mm strokda hareket eden kütle | 1.131 g |
10 mm strok başına gelen ek ağırlık | 106 g |
0 mm strokda ana ağırlık | 2.790 g |
10 mm strok başına düşen ek kütle | 38 g |
Bağlantı şekli | Dişi dişli Aksesuarlı |
Pnömatik bağlantı | G3/8 |
Malzeme hakkında not | RoHS’a uygun |
Kapak için malzeme bilgisi | Alüminyum pres döküm kaplı |
Sızdırmazlık elemanları için malzeme bilgisi | TPE-U(PU) |
Piston kolu için malzeme bilgisi | Yüksek alışımlı çelik |
Silindir profili için malzeme bilgisi | İşlenmiş alüminyum alışımlı düzgün eloksal kaplama |
