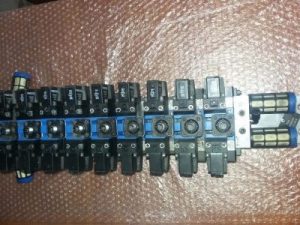

FESTO CPV-14-VI VALF TERMİNAL
Festo CPV-14-VI
Festo 18210
Festo CPV14-GE-FB-6
Festo 18261
Festo 161163
Festo 161360
Festo 161361
Festo 162550
Özellik | Değerler |
Valf fonksiyonu | 2x/2 kapalı, tek durumlu 2×2/2 açık/kapalı, tek durumlu 2×3/2 kapalı, tek durumlu 2×3/2 açık, tek durumlu 2×3/2 açık/kapalı, tek durumlu 5/2 iki durumlu 5/2 tek durumlu Vakum jeneratörü Vakum jeneratörü + 2/2 kapalı, tek solenoid |
Valf ölçüsü | 14 mm |
Maks. standart nominal debi miktarı | 14 mm’de 800 l/dk |
Çalışma basıncı | -0,9 … 10 bar |
Elektriksel bağlantı | AS-Interface CPI montaj sistemi Tekli bağlantı Fieldbus Multipin |
Valf yerlerinin max. sayısı | 8 |
Maks. basınç bölgesi sayısı | 2 |
Elektriksel I/O sistemi | evet |
Çevre sıcaklığı | -5 … 50 °C |
Koruma sınıfı | IP65 |
Müsaade edilebilirlik | C-Tick c UL us – Recognized (OL) |
Nominal genişlik | 6 mm |
Tetikleme şekli | elektriksel |
Sızdırmazlık prensibi | yumuşak |
Valf adası tipi | 10 |
Tasarım yapısı | Piston sürgüsü |
Maks. valf fonksiyonu sayısı | 16 |
Pilot basıncı beslemesi | harici dahili |
Valf adası yapısı | Sabit mandal |
Sinyal durum göstergesi | LED |
Çalışma basıncı açıklaması | Harici pilot havası ile 0 – 8 bar |
Pilot basıncı | 3 … 8 bar |
Vakumda kullanılabilir | evet |
Nominal çalışma gerilimi DC | 24 V |
ATEX kategorisi Gaz | II 3G |
Patlama ateşlemesi koruma tipi Gaz | Ex nA IIC T4 X Gc |
AB dışında patlama koruma sertifikası | NEC 500 Class I, Div. 2 |
Patlama korumalı ortam sıcaklığı | -5°C <= Ta <= +50°C |
Kullanım havası | ISO8573-1:2010’a uygun basınçlı hava [7:4:4] |
Çalışma ve pilot ortam hakkında açıklama | Yağlamalı operasyon mümkün (diğer işlemler için gerekli) |
CE işareti (bkz. uygunluk beyanı) | EMC için EU yönetmeliğine uygun patlamaya karşı korumayla (ATEX) ilgili EU yönetmeliğine uygun |
Korozyona karşı dayanıklılık sınıfı KBK | 1 2 |
Depolama sıcaklığı | -20 … 40 °C |
Kullanım havası sıcaklığı | -5 … 50 °C |
Yardımcı pilot hava bağlantısı 12/14 | Ortak hat |
Pilot egzost bağlantısı 82/84 | Ortak hat |
Pnömatik bağlantı 1 | Ortak hat |
Pnömatik bağlantı 2 | G1/8 |
Pnömatik bağlantı 3 | Ortak hat |
Pnömatik bağlantı 4 | G1/8 |
Malzeme hakkında not | RoHS’a uygun |
