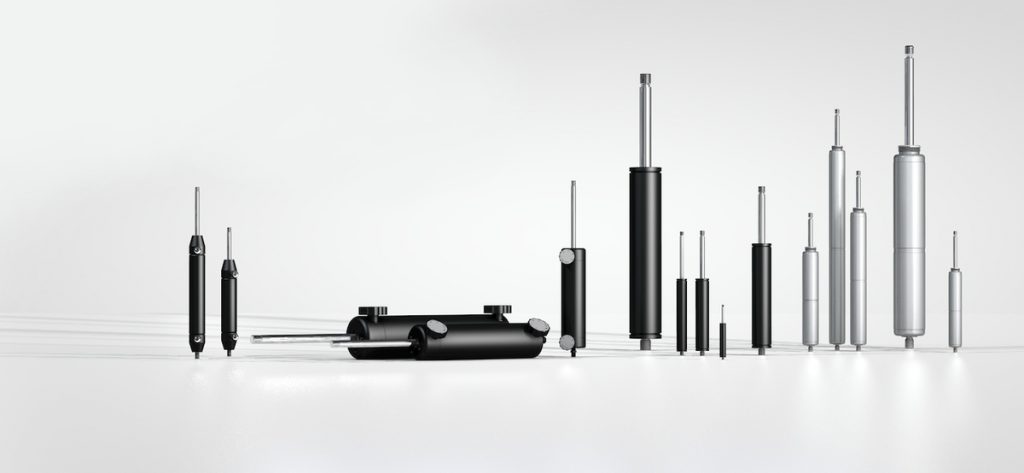

ACE Hidrolik Amortisörler
ACE Hydraulic Dampers
Hız kontrolünde çok yetenekli
Hidrolik amortisörler, ACE endüstriyel gaz yaylarına benzerdir, ancak son konumda ayarlanır ve itme ve çekme yönü için ayrı ayrı hız ayarlayıcıları ile DVC ailesine farklı şekilde çalışır. Bu, kullanıcılara maksimum esneklik sağlar.
Sürücü kompanzasyonu veya güvenlik elemanları olarak kullanıldığında, bu ACE çözümlerinin geri çekme ve uzatma hızı her zaman hassas bir şekilde ayarlanabilir. Bu, hareket hızının kontrol edilebildiği, senkronizasyonun her iki yönde düzenlendiği ve döner yüklerin telafi edilebileceği anlamına gelir. Modele bağlı olarak, itme ve çekme kuvvetleri 30 N ile 40.000 N arasındadır. Bu bakım gerektirmeyen, montaja hazır ürünler 12 mm ila 70 mm vücut çaplarında ve 800 mm’ye kadar strok uzunluklarında mevcuttur.
DVC-32
Individual speed adjustment in both directions
Teknik veri
Sıkıştırma ve uzatma kuvveti 42 N – 2,000 N
Strok 50 mm ila 150 mm
Dış gövde çapı Ø 32 mm
Piston çubuğu çapı Ø 8 mm
Ömür boyu yaklaşık. 10.000 m
Çalışma sıcaklığı aralığı 0 ° C – 65 ° C
Ayarlama Kademesiz ayarlanabilir
Pozitif durdurma Harici pozitif, strok bitmeden 1 mm ila 1,5 mm önce durur.
Sönümleme ortamı Otomatik Şanzıman Yağı (ATF)
Malzeme Dış gövde: kaplamalı alüminyum; Piston çubuğu: sert krom kaplı çelik; Uç bağlantı parçaları: çinko kaplı çelik
Herhangi bir pozisyonda montaj
Uygulama alanı silindir hız kontrolleri, emme kontrolü, terbiye ve işleme merkezleri
Basic Types
DVC-32EU
| TYPE | Hub/mm | L Açılmiş/mm | Basınç Kuvveti Min./N | Basınç Kuvveti Max./N |
| DVC-32-50EU | 50 | 240 | 42 | 2.000 |
| DVC-32-100EU | 100 | 340 | 42 | 1.670 |
| DVC-32-150EU | 150 | 440 | 42 | 1.335 |
DVC-32EU-xx
| TYPE | Hub/mm | Basınç Kuvveti Min./N | Basınç Kuvveti Max./N | |
| DVC-32-50EU-XX | 50 | 42 | 2.000 | |
| DVC-32-100EU-XX | 100 | 340 | 42 | 1.670 |
| DVC-32-150EU-XX | 150 | 42 | 1.335 |
HBD-50 to HBD-85
Regulation at the highest level
Teknik veri
Sıkıştırma ve uzatma kuvveti 100 N – 50,000 N
İnme 50 mm ila 700 mm
Dış gövde çapı Ø 50 mm ila Ø 85 mm
Piston çubuğu çapı Ø 10 mm ila Ø 20 mm
Ömür boyu yaklaşık. 10.000 m
Çalışma sıcaklığı aralığı 0 ° C – 65 ° C
Ayarlama Kademesiz ayarlanabilir
Pozitif durdurma Harici pozitif, müşteri tarafından sağlanan strok bitiminden 1 mm ila 3 mm önce durur.
Sönümleme orta hidrolik yağı
Malzeme Dış gövde: kaplamalı çelik; Piston çubuğu: sert krom kaplı çelik; Uç bağlantı parçaları: çinko kaplı çelik
Herhangi bir pozisyonda montaj
Uygulama alanı spor malzemeleri, rehabilitasyon teknolojisi, konveyör teknolojisi
Basic Types
HBD-50
| TYPE | Hub/mm |
|
Basınç Kuvveti Max./N | |
| HBD-50-50 | 50 | 192 | 6.000 | |
| HBD-50-100 | 100 | 292 | 6.000 | |
| HBD-50-150 | 150 | 392 | 4.400 | |
| HBD-50-200 | 200 | 492 | 2.800 | |
| HBD-50-250 | 250 | 592 | 2.000 | |
| HBD-50-300 | 300 | 692 | 1.400 |
HBD-70
| TYPE | Hub/mm | L Açılmiş/mm | Basınç Kuvveti Max./N |
| HBD-70-100 | 100 | 306 | 10.000 |
| HBD-70-150 | 150 | 406 | 10.000 |
| HBD-70-200 | 200 | 506 | 10.000 |
| HBD-70-300 | 300 | 706 | 10.000 |
| HBD-70-400 | 400 | 906 | 8.000 |
| HBD-70-500 | 500 | 1.106 | 6.000 |
HBD-85
| TYPE | Hub/mm | L Açılmiş/mm | Basınç Kuvveti Max./N |
| HBD-85-100 | 100 | 313 | 50.000 |
| HBD-85-150 | 150 | 413 | 30.000 |
| HBD-85-200 | 200 | 513 | 20.000 |
| HBD-85-300 | 300 | 713 | 10.000 |
| HBD-85-400 | 400 | 913 | 6.500 |
| HBD-85-500 | 500 | 1.113 | 4.000 |
| HBD-85-600 | 600 | 1.313 | 3.000 |
| HBD-85-700 | 700 | 1.513 | 2.000 |
HBS-28 to HBS-70
Direction change backlash free linear motion regulation
Teknik veri
Sıkıştırma ve uzatma kuvveti 30 N – 40,000 N
İnme 50 mm ila 800 mm
Dış gövde çapı Ø 28 mm ila Ø 70 mm
Piston çubuğu çapı Ø 8 mm ila Ø 30 mm
Ömür boyu yaklaşık. 10.000 m
Çalışma sıcaklığı aralığı -20 ° C ila +80 ° C
Ayarlama Piston çubuğunu tamamen uzatılmış veya sıkıştırılmış konumuna getirerek elde edilir.
Pozitif durdurma Harici pozitif, müşteri tarafından sağlanan strok bitiminden 1 mm ila 6 mm önce durur.
Sönümleme orta hidrolik yağı
Dış gövde malzemesi: galvanizli veya kaplamalı çelik; Piston çubuğu: sert krom kaplı çelik; Uç bağlantı parçaları: çinko kaplı çelik
Herhangi bir pozisyonda montaj
Uygulama alanı salınım yalıtımı, telesiyej darbe kontrolü, fuar alanı gezintileri, silindir hız kontrolü, emme kontrolü
Basic Types
HBS-28
| TYPE | Hub/mm | L Açılmiş/mm | Basınç Kuvveti Max./N | Basınç Kuvveti Max.MBS ile/N |
| HBS-28-50 | 62 | 297 | 3.000 | 3.000 |
| HBS-28-100 | 112 | 447 | 1.550 | 3.000 |
| HBS-28-150 | 162 | 597 | 900 | 3.000 |
| HBS-28-200 | 212 | 747 | 600 | 3.000 |
| HBS-28-250 | 262 | 897 | 440 | 3.000 |
| HBS-28-300 | 312 | 1.047 | 330 | 3.000 |
| HBS-28-350 | 362 | 1.197 | 260 | 2.500 |
| HBS-28-400 | 412 | 1.347 | 200 | 2.000 |
HBS-35
| TYPE | Hub/mm | L Açılmiş/mm | Basınç Kuvveti Max./N | Basınç Kuvveti Max.MBS ile/N |
| HBS-35-100 | 117 | 487 | 10.000 | 10.000 |
| HBS-35-150 | 167 | 637 | 7.500 | 10.000 |
| HBS-35-200 | 217 | 787 | 5.150 | 10.000 |
| HBS-35-300 | 317 | 1.087 | 2.850 | 10.000 |
| HBS-35-400 | 417 | 1.387 | 1.800 | 10.000 |
| HBS-35-500 | 517 | 1.687 | 1.240 | 10.000 |
| HBS-35-600 | 617 | 1.987 | 910 | 8.600 |
| HBS-35-700 | 717 | 2.287 | 690 | 6.500 |
| HBS-35-800 | 817 | 2.587 | 540 | 5.100 |
HBS-70
| TYPE | Hub/mm | L Açılmiş/mm | Basınç Kuvveti Max./N | Basınç Kuvveti Max.MBS ile/N |
| HBS-70-100 | 111 | 561 | 40.000 | 40.000 |
| HBS-70-200 | 211 | 861 | 40.000 | 40.000 |
| HBS-70-300 | 311 | 1.161 | 40.000 | 40.000 |
| HBS-70-400 | 411 | 1.461 | 30.300 | 40.000 |
| HBS-70-500 | 511 | 1.761 | 21.600 | 40.000 |
| HBS-70-600 | 611 | 2.061 | 16.200 | 40.000 |
| HBS-70-700 | 711 | 2.361 | 12.600 | 40.000 |
| HBS-70-800 | 811 | 2.661 | 10.100 | 40.000 |
HB-12 to HB-70
Linear motion control
Teknik veri
Sıkıştırma ve uzatma kuvveti 20 N ila 50,000 N
10 mm ila 800 mm arasında strok
Dış gövde çapı Ø 12 mm ila Ø 70 mm
Piston çubuğu çapı Ø 4 mm ila Ø 30 mm
Ömür boyu yaklaşık. 10.000 m
Serbest sürüş Damperin yapımı yaklaşık bir serbest sürüşe neden olur. İnmenin% 20’si.
Ayırma pistonu Ayırma pistonu ve azot akümülatör olmadan özel bir seçenek olarak kullanılabilir.
Çalışma sıcaklığı aralığı -20 ° C ila +80 ° C
Ayarlama Piston çubuğunu tamamen uzatılmış veya tamamen sıkıştırılmış konumuna getirerek elde edilir.
Pozitif durdurma Harici pozitif, müşteri tarafından sağlanan strok bitiminden 1 mm ila 6 mm önce durur.
Sönümleme orta hidrolik yağı
Malzeme Dış gövde: kaplamalı çelik; Piston çubuğu: aşınmaya dayanıklı kaplamalı çelik veya paslanmaz çelik; Uç bağlantı parçaları: çinko kaplı çelik
Herhangi bir pozisyonda montaj
Uygulama alanı konveyör sistemleri, taşıma sistemleri, mobilya endüstrisi, kilitleme sistemleri, spor malzemeleri
Basic Types
HB-12
| TYPE | Hub/mm | L Açılmiş/mm | Basınç Kuvveti Max./N |
| HB-12-10 | 10 | 55 | 180 |
| HB-12-20 | 20 | 75 | 180 |
| HB-12-30 | 30 | 95 | 180 |
| HB-12-40 | 40 | 115 | 180 |
| HB-12-50 | 50 | 135 | 180 |
| HB-12-60 | 60 | 155 | 180 |
| HB-12-70 | 70 | 175 | 180 |
| HB-12-80 | 80 | 195 | 150 |
HB-15
| TYPE | Hub/mm | L Açılmiş/mm | Basınç Kuvveti Max./N |
| HB-15-25 | 25 | 93 | 800 |
| HB-15-50 | 50 | 143 | 800 |
| HB-15-75 | 75 | 193 | 800 |
| HB-15-100 | 100 | 243 | 350 |
| HB-15-150 | 150 | 343 | 300 |
HB-22
| TYPE | Hub/mm | L Açılmiş/mm | Basınç Kuvveti Max./N |
| HB-22-50 | 50 | 150 | 1.800 |
| HB-22-100 | 100 | 250 | 1.800 |
| HB-22-150 | 150 | 350 | 1.800 |
| HB-22-200 | 200 | 450 | 1.000 |
| HB-22-250 | 250 | 550 | 1.000 |
HB-28
| TYPE | Hub/mm | L Açılmiş/mm | Basınç Kuvveti Max./N |
| HB-28-100 | 100 | 260 | 3.000 |
| HB-28-150 | 150 | 360 | 3.000 |
| HB-28-200 | 200 | 460 | 3.000 |
| HB-28-250 | 250 | 560 | 3.000 |
| HB-28-300 | 300 | 660 | 2.500 |
| HB-28-350 | 350 | 760 | 2.000 |
| HB-28-400 | 400 | 860 | 1.500 |
| HB-28-500 | 500 | 1.060 | 1.000 |
HB-40
| TYPE | Hub/mm | L Açılmiş/mm | Basınç Kuvveti Max./N |
| HB-40-100 | 100 | 275 | 10.000 |
| HB-40-150 | 150 | 375 | 10.000 |
| HB-40-200 | 200 | 475 | 10.000 |
| HB-40-300 | 300 | 675 | 10.000 |
| HB-40-400 | 400 | 875 | 8.000 |
| HB-40-500 | 500 | 1.075 | 6.000 |
| HB-40-600 | 600 | 1.275 | 4.000 |
| HB-40-700 | 700 | 1.475 | 3.000 |
| HB-40-800 | 800 | 1.675 | 3.000 |
HB-70
| TYPE | Hub/mm | L Açılmiş/mm | Basınç Kuvveti Max./N |
| HB-70-100 | 111 | 331 | 50.000 |
| HB-70-200 | 211 | 531 | 50.000 |
| HB-70-300 | 311 | 731 | 50.000 |
| HB-70-400 | 411 | 931 | 30.300 |
| HB-70-500 | 511 | 1.131 | 21.600 |
| HB-70-600 | 611 | 1.331 | 16.200 |
| HB-70-700 | 711 | 1.531 | 12.600 |
| HB-70-800 | 811 | 1.731 | 10.100 |
