İtme Tipi Endüstriyel Gazlı Yaylar
Push Type Industrial Gas Springs
ACE
ACE İtme Tipi Endüstriyel Gazlı Yaylar
ACE Push Type Industrial Gas Springs
ACE GS-8 to GS-70
ACE GS-8
ACE GS-10
ACE GS-12
ACE GS-15
ACE GS-19
ACE GS-22
ACE GS-28
ACE GS-40
ACE GS-70
ACE GS-8-V4A to GS-40-VA
ACE GS-8-V4A
ACE GS-10-V4A
ACE GS-12-V4A
ACE GS-15-V4A
ACE GS-19-V4A
ACE GS-22-V4A
ACE GS-28-V4A
ACE GS-40-V4A
ACE GS-15-VA
ACE GS-19-VA
ACE GS-22-VA
ACE GS-28-VA
ACE GS-40-VA
ACE GST-40 Tandem
ACE GST-40

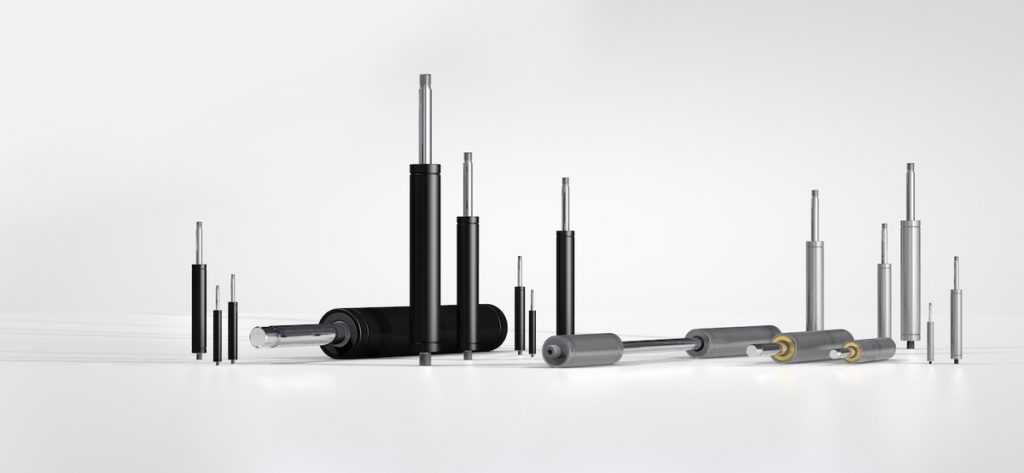

ACE Endüstriyel Gazlı Yaylar – İtme Tipi
ACE Industrial Gas Springs – Push Type
indirmek için kas gücünü destekler ve kontrolüne yardımcı olur.
Özellikler
• Gereken kas gücünde azalma
• Küçük birimler halinde büyük kuvvetler
• Kontrollü giriş ve çıkış hızları
• Sadece tek parmak hareketi ile kontrollü hareket
• Artan güvenlik
• Ayarlanabilir
kontrolünün gerekli olduğu her tür uygulamada
kullanılabilir. Manuel güçleri desteklerler ve
kapaklar, kanatlar, başlıkların kaldırma ve indirme
hareketlerinin kontrol edilmesinde kullanılırlar.
Bunlar bakım gerektirmeyen, bağımsız ve stoktan
teslim edilebilir ürünlerdir. Bunların integral gres
bölmeleri daha düşük koparma kuvveti, azalan sürtünme
ve çok daha uzun bir hizmet ömrü sağlar.
İnsanlar için kaldırma ve indirme
ACE’den endüstriyel gazı itme tipi yaylara dayanan ve aşırı güce sahip olmayan yükleri kaldırmak veya indirmek isteyen herkes. Stokta bulunan bu bakım gerektirmeyen, montaja hazır makine elemanları, sağlam kas gücünü destekler ve güvenilir bir şekilde açılıp tutunur.
8 ila 70 mm gövde çapları ve 10 ila 13.000 N arasında değişen kuvvetlerde mevcut olan ACE gaz itme tipi yaylar, çok çeşitli ve maksimum servis ömrü ile karakterize edilir. Birincisi, basit bağlantı için mevcut bağlantıların ve bağlantı parçalarının sayısı ve ikincisi yüksek kaliteli tasarıma ve malzemelere sahip olması sayesinde elde edilir. İster çelik ister paslanmaz çelik olsun, bu bileşenler her işi daha kolay hale getirir ve ayrıca her dalda görsel olarak iyi bir izlenim bırakmaktadır.
GS-8 to GS-70
Individual stroke length and extension forces
Technical data
Extension force 10 N to 13,000 N
Stroke 20 mm to 1,000 mm
Piston rod diameter Ø 3 mm to Ø 30 mm
Progression approx. 13 % to 76 % (depending on size and stroke)
Lifetime Approx. 10,000 m
Operating temperature range -20 °C to +80 °C
Material Outer body: coated steel; Piston rod: steel or stainless steel with wear-resistant coating; End fittings: zinc plated steel
Operating fluid nitrogen gas and oil
Mounting We recommend mounting with piston rod downwards to take advantage of the built-in end position damping.
End position damping length Approx. 5 mm to 70 mm (depending on the stroke)
Positive stop External positive stop at the end of stroke provided by the customer.
Application field hoods, shutters, machine housing, conveyor systems, control boxes, furniture industry, jacking applications, assembly stations, vehicle technology, folding elements
Basic Types
GS-8
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-8-20 | 20 | 72 | 100 |
| GS-8-30 | 30 | 92 | 100 |
| GS-8-40 | 40 | 112 | 100 |
| GS-8-50 | 50 | 132 | 100 |
| GS-8-60 | 60 | 152 | 100 |
| GS-8-80 | 80 | 192 | 100 |
GS-10
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-10-20 | 20 | 72 | 100 |
| GS-10-30 | 30 | 92 | 100 |
| GS-10-40 | 40 | 112 | 100 |
| GS-10-50 | 50 | 132 | 100 |
| GS-10-60 | 60 | 152 | 100 |
| GS-10-80 | 80 | 192 | 100 |
GS-12
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-12-20 | 20 | 72 | 180 |
| GS-12-30 | 30 | 92 | 180 |
| GS-12-40 | 40 | 112 | 180 |
| GS-12-50 | 50 | 132 | 180 |
| GS-12-60 | 60 | 152 | 180 |
| GS-12-80 | 80 | 192 | 150 |
| GS-12-100 | 100 | 232 | 150 |
| GS-12-120 | 120 | 272 | 120 |
| GS-12-150 | 150 | 332 | 100 |
GS-15
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-15-20 | 20 | 67 | 400 |
| GS-15-40 | 40 | 107 | 400 |
| GS-15-50 | 50 | 127 | 400 |
| GS-15-60 | 60 | 147 | 400 |
| GS-15-80 | 80 | 187 | 400 |
| GS-15-100 | 100 | 227 | 400 |
| GS-15-120 | 120 | 267 | 400 |
| GS-15-150 | 150 | 327 | 400 |
| GS-15-200 | 200 | 427 | 350 |
GS-19
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-19-50 | 50 | 164 | 700 |
| GS-19-100 | 100 | 264 | 700 |
| GS-19-150 | 150 | 364 | 700 |
| GS-19-200 | 200 | 464 | 700 |
| GS-19-250 | 250 | 564 | 600 |
| GS-19-300 | 300 | 664 | 450 |
GS-22
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-22-50 | 50 | 164 | 1.300 |
| GS-22-100 | 100 | 264 | 1.300 |
| GS-22-150 | 150 | 364 | 1.300 |
| GS-22-200 | 200 | 464 | 1.300 |
| GS-22-250 | 250 | 564 | 1.300 |
| GS-22-300 | 300 | 664 | 1.100 |
| GS-22-500 | 500 | 1.064 | 450 |
| GS-22-550 | 550 | 1.164 | 400 |
| GS-22-600 | 600 | 1.264 | 350 |
| GS-22-650 | 650 | 1.364 | 300 |
| GS-22-700 | 700 | 1.464 | 250 |
GS-28
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-28-100 | 100 | 262 | 2.500 |
| GS-28-150 | 150 | 362 | 2.500 |
| GS-28-200 | 200 | 462 | 2.500 |
| GS-28-250 | 250 | 562 | 2.500 |
| GS-28-300 | 300 | 662 | 2.500 |
| GS-28-350 | 350 | 762 | 2.500 |
| GS-28-550 | 550 | 1.162 | 1.350 |
| GS-28-600 | 600 | 1.262 | 1.150 |
| GS-28-650 | 650 | 1.362 | 1.000 |
| GS-28-700 | 700 | 1.462 | 900 |
| GS-28-750 | 750 | 1.562 | 800 |
GS-40
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-40-100 | 100 | 317 | 5.000 |
| GS-40-150 | 150 | 417 | 5.000 |
| GS-40-200 | 200 | 517 | 5.000 |
| GS-40-300 | 300 | 717 | 5.000 |
| GS-40-400 | 400 | 917 | 5.000 |
| GS-40-500 | 500 | 1.117 | 5.000 |
GS-70
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-70-100 | 100 | 320 | 13.000 |
| GS-70-200 | 200 | 520 | 13.000 |
| GS-70-300 | 300 | 720 | 13.000 |
| GS-70-400 | 400 | 920 | 13.000 |
| GS-70-500 | 500 | 1.120 | 13.000 |
| GS-70-600 | 600 | 1.320 | 13.000 |
GS-8-V4A to GS-40-VA
With food grade oil according to FDA approval
Technical data
Extension force 10 N to 5,000 N
Stroke 20 mm to 700 mm
Piston rod diameter Ø 3 mm to Ø 20 mm
Progression approx. 13 % to 59 % (depending on size and stroke)
Lifetime Approx. 10.000 m
Operating temperature range -20 °C to +80 °C
Material Outer body, Piston rod, End fittings: stainless steel (1.4301/1.4305, AISI 304/303 and 1.4404/1.4571, AISI 316L/316Ti)
Operating fluid nitrogen gas and HLP oil according to DIN 51524, part 2
Mounting We recommend mounting with piston rod downwards to take advantage of the built-in end position damping.
End position damping length Approx. 5 mm to 30 mm (depending on the stroke)
Positive stop External positive stop at the end of stroke provided by the customer.
Application field hoods, shutters, machine housing, conveyor systems, control boxes, furniture industry, shipbuilding, food industry, pharmaceutical industry, folding elements
Basic Types
GS-8-V4A
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-8-20-V4A | 20 | 72 | 100 |
| GS-8-30-V4A | 30 | 92 | 100 |
| GS-8-40-V4A | 40 | 112 | 100 |
| GS-8-50-V4A | 50 | 132 | 100 |
| GS-8-60-V4A | 60 | 152 | 100 |
| GS-8-80-V4A | 80 | 192 | 100 |
GS-10-V4A
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-10-20-V4A | 20 | 72 | 100 |
| GS-10-30-V4A | 30 | 92 | 100 |
| GS-10-40-V4A | 40 | 112 | 100 |
| GS-10-50-V4A | 50 | 132 | 100 |
| GS-10-60-V4A | 60 | 152 | 100 |
| GS-10-80-V4A | 80 | 192 | 100 |
GS-12-V4A
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-12-20-V4A | 20 | 72 | 180 |
| GS-12-30-V4A | 30 | 92 | 180 |
| GS-12-40-V4A | 40 | 112 | 180 |
| GS-12-50-V4A | 50 | 132 | 180 |
| GS-12-60-V4A | 60 | 152 | 180 |
| GS-12-80-V4A | 80 | 192 | 150 |
GS-15-V4A
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-15-20-V4A | 20 | 74 | 400 |
| GS-15-40-V4A | 40 | 114 | 400 |
| GS-15-50-V4A | 50 | 134 | 400 |
| GS-15-60-V4A | 60 | 154 | 400 |
| GS-15-80-V4A | 80 | 194 | 400 |
| GS-15-100-V4A | 100 | 234 | 400 |
GS-19-V4A
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-19-50-V4A | 50 | 164 | 700 |
| GS-19-100-V4A | 100 | 264 | 700 |
| GS-19-150-V4A | 150 | 364 | 700 |
| GS-19-200-V4A | 200 | 464 | 700 |
| GS-19-250-V4A | 250 | 564 | 600 |
| GS-19-300-V4A | 300 | 664 | 450 |
GS-22-V4A
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-22-50-V4A | 50 | 164 | 1.200 |
| GS-22-100-V4A | 100 | 264 | 1.200 |
| GS-22-150-V4A | 150 | 364 | 1.200 |
| GS-22-200-V4A | 200 | 464 | 1.200 |
| GS-22-250-V4A | 250 | 564 | 1.200 |
| GS-22-300-V4A | 300 | 664 | 1.100 |
| GS-22-500-V4A | 500 | 1.064 | 450 |
| GS-22-550-V4A | 550 | 1.164 | 400 |
| GS-22-600-V4A | 600 | 1.264 | 350 |
| GS-22-650-V4A | 650 | 1.364 | 300 |
| GS-22-700-V4A | 700 | 1.464 | 250 |
GS-28-V4A
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-28-100-V4A | 100 | 262 | 2.500 |
| GS-28-150-V4A | 150 | 362 | 2.500 |
| GS-28-200-V4A | 200 | 462 | 2.500 |
| GS-28-250-V4A | 250 | 562 | 2.500 |
| GS-28-300-V4A | 300 | 662 | 2.500 |
| GS-28-350-V4A | 350 | 762 | 2.500 |
| GS-28-550-V4A | 550 | 1.162 | 1.350 |
| GS-28-600-V4A | 600 | 1.262 | 1.150 |
| GS-28-650-V4A | 650 | 1.362 | 1.000 |
| GS-28-700-V4A | 700 | 1.462 | 900 |
GS-40-V4A
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-40-100-V4A | 100 | 317 | 5.000 |
| GS-40-150-V4A | 150 | 417 | 5.000 |
| GS-40-200-V4A | 200 | 517 | 5.000 |
| GS-40-300-V4A | 300 | 717 | 5.000 |
| GS-40-400-V4A | 400 | 917 | 5.000 |
| GS-40-500-V4A | 500 | 1.117 | 5.000 |
GS-15-VA
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-15-20-VA | 20 | 74 | 400 |
| GS-15-40-VA | 40 | 114 | 400 |
| GS-15-50-VA | 50 | 134 | 400 |
| GS-15-60-VA | 60 | 154 | 400 |
| GS-15-80-VA | 80 | 194 | 400 |
| GS-15-100-VA | 100 | 234 | 400 |
| GS-15-120-VA | 120 | 274 | 400 |
| GS-15-150-VA | 150 | 334 | 400 |
GS-19-VA
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-19-50-VA | 50 | 164 | 700 |
| GS-19-100-VA | 100 | 264 | 700 |
| GS-19-150-VA | 150 | 364 | 700 |
| GS-19-200-VA | 200 | 464 | 700 |
| GS-19-250-VA | 250 | 564 | 600 |
GS-22-VA
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-22-50-VA | 50 | 164 | 1.200 |
| GS-22-100-VA | 100 | 264 | 1.200 |
| GS-22-150-VA | 150 | 364 | 1.200 |
| GS-22-200-VA | 200 | 464 | 1.200 |
| GS-22-250-VA | 250 | 564 | 1.200 |
| GS-22-300-VA | 300 | 664 | 1.100 |
| GS-22-350-VA | 350 | 764 | 850 |
| GS-22-400-VA | 400 | 864 | 650 |
| GS-22-450-VA | 450 | 964 | 550 |
| GS-22-500-VA | 500 | 1.064 | 450 |
| GS-22-550-VA | 550 | 1.164 | 400 |
| GS-22-600-VA | 600 | 1.264 | 350 |
| GS-22-650-VA | 650 | 1.364 | 300 |
| GS-22-700-VA | 700 | 1.464 | 250 |
GS-28-VA
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-28-100-VA | 100 | 262 | 2.500 |
| GS-28-150-VA | 150 | 362 | 2.500 |
| GS-28-200-VA | 200 | 462 | 2.500 |
| GS-28-250-VA | 250 | 562 | 2.500 |
| GS-28-300-VA | 300 | 662 | 2.500 |
| GS-28-500-VA | 500 | 1.062 | 1.600 |
| GS-28-550-VA | 550 | 1.162 | 1.350 |
| GS-28-600-VA | 600 | 1.262 | 1.150 |
| GS-28-650-VA | 650 | 1.362 | 1.000 |
| GS-28-700-VA | 100 mm bis 650 mm | 900 |
GS-40-VA
| TYPE | Hub/mm | L Açılmış/mm | İtme Kuvveti/N |
| GS-40-100-VA | 100 | 317 | 5.000 |
| GS-40-150-VA | 150 | 417 | 5.000 |
| GS-40-200-VA | 200 | 517 | 5.000 |
| GS-40-300-VA | 300 | 717 | 5.000 |
| GS-40-400-VA | 400 | 917 | 5.000 |
| GS-40-500-VA | 500 | 1.117 | 5.000 |
| GS-40-600-VA | 600 | 1.317 | 4.150 |
GST-40 Tandem
Optimised dual force for heavy flaps and wide angle applications
Technical data
Extension force 300 N to 5,000 N
Stroke 50 mm to 400 mm
Piston rod diameter Ø 20 mm
Progression according to calculation relating to your application
Lifetime Approx. 10,000 m
Operating temperature range -20 °C to +80 °C
Material Outer body, End fittings: zinc plated steel; Piston rod: steel with wear-resistant coating
Operating fluid nitrogen gas and oil
Mounting in any position. Please adopt the mounting points determined by ACE.
End position damping length Application-specific end position damping and extension speed.
Positive stop External positive stop at the end of stroke provided by the customer.
Application field hoods, shutters, machine housing, conveyor systems, folding elements, loading and lifting equipment
Basic Types
GST-40
| TYPE | Hub/mm | Hub A /mm | Hub B /mm | L Açılmiş/mm |
| GST-40-50-100 | – | 50 | 100 | 485 |
| GST-40-50-150 | – | 50 | 150 | 585 |
| GST-40-50-200 | – | 50 | 200 | 685 |
| GST-40-70-250 | – | 70 | 250 | 825 |
| GST-40-70-300 | – | 70 | 300 | 925 |
| GST-40-70-350 | – | 70 | 350 | 1.025 |
| GST-40-70-400 | – | 70 | 400 | 1.125 |
