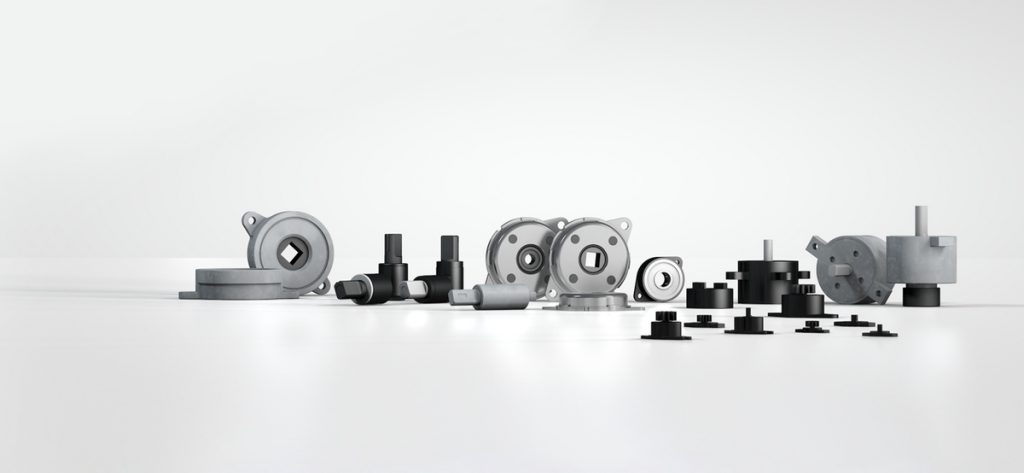

ACE Döner Amortisörler
ACE Rotary Dampers
Küçük Amortisörler üretimi hassaslaştırır
ACE döner Amortisörler, esas olarak, döner veya doğrusal hareketlerin kontrollü yavaşlamasının sağlanması için bakım gerektirmeyen bir makine elemanı olarak görünmez ama değerli bir hizmet sunar.
Genellikle küçük kapakların, bölmelerin ve çekmecelerin dikkatli bir şekilde açılması ve kapatılması için gereklidirler ve ürünlerin kalitesini ve değerini artırırken hassas bileşenleri korurlar. Entegrasyonları kolaydır. Bu küçük yavaşlatıcıların uyumlu ve yumuşak hareketleri, sürekli dönüş veya sınırlı dönme açıları ile elde edilebilir. Sol, sağ veya çift taraflı dönüşü yavaşlatırlar. Hemen hemen her uygulama için uygun ve şu anda ayarlanabilir varyasyonlarda da mevcuttur, bunlar 0,05 Ncm ila 40 Nm arasında frenleme torkları sağlar.
Uygulama örnekleri
• Fotokopi makinesi kapakları
• Kaset ve CD kapakları
• Araç torpido gözleri
• Katlanır destek ya da masalar
(otobüs ve uçak endüstrisi)
• Mobilya endüstrisi (çekmeceler ve kapılar)
FRT-E2
Small and lightweight for finest braking
Teknik veri
Sönümleme torku 0,1 Ncm ila 0,4 Ncm
Sönümleme yönü çift yönlü
Yapı ölçüsü Ø 10 mm
Dönme hızı maks. 50 rpm
Ömür boyu 50.000 döngü (1 döngü = 360 ° sol el, 360 ° sağ el). Bu süreden sonra bile, damperler hala yaklaşık olarak Orijinal sönümleme momentlerinin% 80’i. Uygulamaya bağlı olarak servis ömrü daha yüksek veya düşük olabilir.
Çalışma sıcaklığı aralığı 0 ° C ila 50 ° C
Basınç açısı 20 °
Malzeme Dış gövde, Şaft, Dişli: plastik
Herhangi bir pozisyonda montaj
Diş dişli içerir
P.C.D. 6 mm
Hayır. Dişlerin 10
Modül 0.6
Basic Types
FRT-E2
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FRT-E2-100 | 0,10 +/- 0,05 | Her iki tarafada |
| FRT-E2-200 | 0,20 +/- 0,07 | Her iki tarafada |
| FRT-E2-300 | 0,30 +/- 0,08 | Her iki tarafada |
| FRT-E2-400 | 0,40 +/- 0,10 | Her iki tarafada |
FRT-E2-G1
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FRT-E2-100-G1 | 0,10 +/- 0,05 | Her iki tarafada |
| FRT-E2-200-G1 | 0,20 +/- 0,07 | Her iki tarafada |
| FRT-E2-300-G1 | 0,30 +/- 0,08 | Her iki tarafada |
| FRT-E2-400-G1 | 0,40 +/- 0,10 | Her iki tarafada |
FRT-G2
Small and lightweight for finest braking
Sönümleme torku 0,2 Ncm ila 1 Ncm
Sönümleme yönü çift yönlü
Yapı ölçüsü Ø 15 mm
Dönme hızı maks. 50 rpm
Ömür boyu 50.000 döngü (1 döngü = 360 ° sol el, 360 ° sağ el). Bu süreden sonra bile, damperler hala yaklaşık olarak Orijinal sönümleme momentlerinin% 80’i. Uygulamaya bağlı olarak servis ömrü daha yüksek veya düşük olabilir.
Çalışma sıcaklığı aralığı 0 ° C ila 50 ° C
Basınç açısı 20 °
Malzeme Dış gövde, Şaft, Dişli: plastik
Herhangi bir pozisyonda montaj
Diş dişli içerir
P.C.D. 7 mm
Hayır. Dişlerin 14
Modül 0.5
Basic Types
FRT-G2
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FRT-G2-200 | 0,20 +/- 0,07 | Her iki tarafada |
| FRT-G2-300 | 0,30 +/- 0,08 | Her iki tarafada |
| FRT-G2-450 | 0,45 +/- 0,10 | Her iki tarafada |
| FRT-G2-600 | 0,60 +/- 0,12 | Her iki tarafada |
| FRT-G2-101 | 1,00 +/- 0,20 | Her iki tarafada |
FRT-G2-G1
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FRT-G2-200-G1 | 0,20 +/- 0,07 | Her iki tarafada |
| FRT-G2-300-G1 | 0,30 +/- 0,08 | Her iki tarafada |
| FRT-G2-450-G1 | 0,45 +/- 0,10 | Her iki tarafada |
| FRT-G2-600-G1 | 0,60 +/- 0,12 | Her iki tarafada |
| FRT-G2-101-G1 | 1,00 +/- 0,20 | Her iki tarafada |
FRT-C2 and FRN-C2
Flexible and cost efficient use
Sönümleme torku 2 Ncm ila 3 Ncm
Sönümleme yönü çift yönlü, sağ veya sol
Yapı ölçüsü Ø 15 mm
Dönme hızı maks. 50 rpm
Ömür boyu 50.000 döngü (1 döngü = 360 ° sol el, 360 ° sağ el). Bu süreden sonra bile, damperler hala yaklaşık olarak Orijinal sönümleme momentlerinin% 80’i. Uygulamaya bağlı olarak servis ömrü daha yüksek veya düşük olabilir.
Çalışma sıcaklığı aralığı 0 ° C ila 50 ° C
Basınç açısı 20 °
Malzeme Dış gövde, Dişli: plastik; Mil: plastik, çelik
Herhangi bir pozisyonda montaj
Diş dişli içerir
P.C.D. 8,8 mm
Hayır. dişlerin 11
Modül 0.8
Basic Types
FRT-C2
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FRT-C2-201 | 2 +/- 0,6 | Her iki tarafada |
| FRT-C2-301 | 3 +/- 0,8 | Her iki tarafada |
FRT-C2-G1
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FRT-C2-201-G1 | 2 +/- 0,6 | Her iki tarafada |
| FRT-C2-301-G1 | 3 +/- 0,8 | Her iki tarafada |
FRN-C2-R
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FRN-C2-R201 | 2 +/- 0,6 | Sağ Tarafa |
| FRN-C2-R301 | 3 +/- 0,8 | Sağ Tarafa |
FRN-C2-R-G1
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FRN-C2-R201-G1 | 2 +/- 0,6 | Sağ Tarafa |
| FRN-C2-R301-G1 | 3 +/- 0,8 | Sağ Tarafa |
FRN-C2-L
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FRN-C2-L301 | 3 +/- 0,8 | Sol Tarafa |
| FRN-C2-L201 | 2 +/- 0,6 | Sol Tarafa |
FRN-C2-L-G1
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FRN-C2-L201-G1 | 2 +/- 0,6 | Sol Tarafa |
| FRN-C2-L301-G1 | 3 +/- 0,8 | Sol Tarafa |
FRT-D2 and FRN-D2
Flexible and cost efficient use
Teknik veri
Sönümleme torku 5 Ncm ila 15 Ncm
Sönümleme yönü çift yönlü, sağ veya sol
Yapı ölçüsü Ø 25 mm
Dönme hızı maks. 50 rpm
Ömür boyu 50.000 döngü (1 döngü = 360 ° sol el, 360 ° sağ el). Bu süreden sonra bile, damperler hala yaklaşık olarak Orijinal sönümleme momentlerinin% 80’i. Uygulamaya bağlı olarak servis ömrü daha yüksek veya düşük olabilir.
Çalışma sıcaklığı aralığı 0 ° C ila 50 ° C
Basınç açısı 20 °
Malzeme Dış gövde, Dişli: plastik; Mil: plastik, çelik
Herhangi bir pozisyonda montaj
Dişi Dahil Dişliler (zeyilname ayarlama katsayısı: +0.375)
P.C.D. 12 mm
Hayır. diş 12
Modül 1
Basic Types
FRT-D2
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FRT-D2-102 | 10 +/- 2 | Her iki tarafada |
| FRT-D2-152 | 15 +/- 3 | Her iki tarafada |
| FRT-D2-501 | 5 +/- 1 | Her iki tarafada |
FRT-D2-G1
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FRT-D2-102-G1 | 10 +/- 2 | Her iki tarafada |
| FRT-D2-152-G1 | 15 +/- 3 | Her iki tarafada |
| FRT-D2-501-G1 | 5 +/- 1 | Her iki tarafada |
FRN-D2-R
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FRN-D2-R102 | 10 +/- 2 | Sağ Tarafa |
| FRN-D2-R152 | 15 +/- 3 | Sağ Tarafa |
| FRN-D2-R501 | 5 +/- 1 | Sağ Tarafa |
FRN-D2-R-G1
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FRN-D2-R102-G1 | 10 +/- 2 | Sağ Tarafa |
| FRN-D2-R152-G1 | 15 +/- 3 | Sağ Tarafa |
| FRN-D2-R501-G1 | 5 +/- 1 | Sağ Tarafa |
FRN-D2-L
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FRN-D2-L102 | 10 +/- 2 | Sol Tarafa |
| FRN-D2-L152 | 15 +/- 3 | Sol Tarafa |
| FRN-D2-L501 | 5 +/- 1 | Sol Tarafa |
FRN-D2-L-G1
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FRN-D2-L102-G1 | 10 +/- 2 | Sol Tarafa |
| FRN-D2-L152-G1 | 15 +/- 3 | Sol Tarafa |
| FRN-D2-L501-G1 | 5 +/- 1 | Sol Tarafa |
FRT-F2/K2 and FRN-F2/K2
For very long service life extension
Teknik veri
Sönümleme torku 200 Ncm ila 400 Ncm
Sönümleme yönü çift yönlü, sağ veya sol
Yapı ölçüsü Ø 40 mm
Dönme hızı maks. 50 rpm
Ömür boyu 50.000 döngü (1 döngü = 360 ° sol el, 360 ° sağ el). Bu süreden sonra bile, damperler hala yaklaşık olarak Orijinal sönümleme momentlerinin% 80’i. Uygulamaya bağlı olarak servis ömrü daha yüksek veya düşük olabilir.
Çalışma sıcaklığı aralığı 0 ° C ila 50 ° C
Malzeme Dış gövde: plastik; Mil: çelik
Herhangi bir pozisyonda montaj
Basic Types
FRT-F2/K2
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FRT-K2-502 | 50 +/- 10 | Her iki tarafada |
| FRT-K2-103 | 100 +/- 20 | Her iki tarafada |
| FRT-F2-203 | 200 +/- 40 | Her iki tarafada |
| FRT-F2-303 | 300 +/- 80 | Her iki tarafada |
| FRT-F2-403 | 400 +/- 100 | Her iki tarafada |
FRN-F2/K2-R
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FRN-K2-R502 | 50 +/- 10 | Sağ Tarafa |
| FRN-K2-R103 | 100 +/- 20 | Sağ Tarafa |
| FRN-F2-R203 | 200 +/- 40 | Sağ Tarafa |
FRN-F2/K2-L
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FRN-K2-L502 | 50 +/- 10 | Sol Tarafa |
| FRN-K2-L103 | 100 +/- 20 | Sol Tarafa |
| FRN-F2-L203 | 200 +/- 40 | Sol Tarafa |
FFD
Precise braking without oil
Sönümleme torku 0,1 Nm – 3 Nm
Sönümleme yönü sağa veya sola
Yapı ebadı Ø 25 mm ila 30 mm
Dönme hızı maks. 30 rpm
Ömür boyu 30.000 devir (1 devir = 360 ° sol el, 360 ° sağ el). Bu süreden sonra bile, damperler hala yaklaşık olarak Orijinal sönümleme momentlerinin% 80’i. Uygulamaya bağlı olarak servis ömrü daha yüksek veya düşük olabilir.
Çalışma sıcaklığı aralığı -10 ° C ila +60 ° C
Malzeme Dış gövde: plastik
Herhangi bir pozisyonda montaj
Shaft’a ilişkin bilgiler Ø +0 / -0.03
Sertlik> HRC55, yüzey düzgünlüğü RZ <1μm
Basic Types
FFD-SS-R
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FFD-25SS-R502 | 0,5 | Sağ Tarafa |
| FFD-25SS-R102 | 0,1 | Sağ Tarafa |
| FFD-25SS-R103 | 1 | Sağ Tarafa |
| FFD-28SS-R502 | 0,5 | Sağ Tarafa |
| FFD-28SS-R102 | 0,1 | Sağ Tarafa |
| FFD-28SS-R103 | 1 | Sağ Tarafa |
| FFD-30SS-R102 | 0,1 | Sağ Tarafa |
| FFD-30SS-R502 | 0,5 | Sağ Tarafa |
| FFD-30SS-R103 | 1 | Sağ Tarafa |
| FFD-30SS-R153 | 1,5 | Sağ Tarafa |
FFD-SS-L
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FFD-25SS-L102 | 0,1 | Sol Tarafa |
| FFD-25SS-L502 | 0,5 | Sol Tarafa |
| FFD-25SS-L103 | 1 | Sol Tarafa |
| FFD-28SS-L102 | 0,1 | Sol Tarafa |
| FFD-28SS-L502 | 0,5 | Sol Tarafa |
| FFD-28SS-L103 | 1 | Sol Tarafa |
| FFD-30SS-L102 | 0,1 | Sol Tarafa |
| FFD-30SS-L502 | 0,5 | Sol Tarafa |
| FFD-30SS-L103 | 1 | Sol Tarafa |
| FFD-30SS-L153 | 1,5 | Sol Tarafa |
FFD-FS-R
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FFD-25FS-R102 | 0,1 | Sağ Tarafa |
| FFD-25FS-R502 | 0,5 | Sağ Tarafa |
| FFD-25FS-R103 | 1 | Sağ Tarafa |
| FFD-28FS-R102 | 0,1 | Sağ Tarafa |
| FFD-28FS-R502 | 0,5 | Sağ Tarafa |
| FFD-28FS-R103 | 1 | Sağ Tarafa |
| FFD-30FS-R102 | 0,1 | Sağ Tarafa |
| FFD-30FS-R502 | 0,5 | Sağ Tarafa |
| FFD-30FS-R103 | 1 | Sağ Tarafa |
| FFD-30FS-R153 | 1,5 | Sağ Tarafa |
FFD-FS-L
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FFD-25FS-L102 | 0,1 | Sol Tarafa |
| FFD-25FS-L502 | 0,5 | Sol Tarafa |
| FFD-25FS-L103 | 1 | Sol Tarafa |
| FFD-28FS-L102 | 0,1 | Sol Tarafa |
| FFD-28FS-L502 | 0,5 | Sol Tarafa |
| FFD-28FS-L103 | 1 | Sol Tarafa |
| FFD-30FS-L102 | 0,1 | Sol Tarafa |
| FFD-30FS-L502 | 0,5 | Sol Tarafa |
| FFD-30FS-L103 | 1 | Sol Tarafa |
| FFD-30FS-L153 | 1,5 | Sol Tarafa |
FFD-SW-R
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FFD-25SW-R103 | 1 | Sağ Tarafa |
| FFD-25SW-R153 | 1,5 | Sağ Tarafa |
| FFD-25SW-R203 | 2 | Sağ Tarafa |
| FFD-28SW-R103 | 1 | Sağ Tarafa |
| FFD-28SW-R153 | 1,5 | Sağ Tarafa |
| FFD-28SW-R203 | 2 | Sağ Tarafa |
| FFD-30SW-R153 | 1,5 | Sağ Tarafa |
| FFD-30SW-R203 | 2 | Sağ Tarafa |
| FFD-30SW-R253 | 2,5 | Sağ Tarafa |
| FFD-30SW-R303 | 3 | Sağ Tarafa |
FFD-SW-L
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FFD-25SW-L103 | 1 | Sol Tarafa |
| FFD-25SW-L153 | 1,5 | Sol Tarafa |
| FFD-25SW-L203 | 2 | Sol Tarafa |
| FFD-28SW-L103 | 1 | Sol Tarafa |
| FFD-28SW-L153 | 1,5 | Sol Tarafa |
| FFD-28SW-L203 | 2 | Sol Tarafa |
| FFD-30SW-L253 | 2,5 | Sol Tarafa |
| FFD-30SW-L153 | 1,5 | Sol Tarafa |
| FFD-30SW-L203 | 2 | Sol Tarafa |
| FFD-30SW-L303 | 3 | Sol Tarafa |
FFD-FW-R
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FFD-25FW-R103 | 1 | Sağ Tarafa |
| FFD-25FW-R153 | 1,5 | Sağ Tarafa |
| FFD-25FW-R203 | 2 | Sağ Tarafa |
| FFD-28FW-R103 | 1 | Sağ Tarafa |
| FFD-28FW-R153 | 1,5 | Sağ Tarafa |
| FFD-28FW-R203 | 2 | Sağ Tarafa |
| FFD-30FW-R153 | 1,5 | Sağ Tarafa |
| FFD-30FW-R203 | 2 | Sağ Tarafa |
| FFD-30FW-R253 | 2,5 | Sağ Tarafa |
| FFD-30FW-R303 | 3 | Sağ Tarafa |
FFD-FW-L
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FFD-25FW-L103 | 1 | Sol Tarafa |
| FFD-25FW-L153 | 1,5 | Sol Tarafa |
| FFD-25FW-L203 | 2 | Sol Tarafa |
| FFD-28FW-L103 | 1 | Sol Tarafa |
| FFD-28FW-L153 | 1,5 | Sol Tarafa |
| FFD-28FW-L203 | 2 | Sol Tarafa |
| FFD-30FW-L153 | 1,5 | Sol Tarafa |
| FFD-30FW-L203 | 2 | Sol Tarafa |
| FFD-30FW-L253 | 2,5 | Sol Tarafa |
| FFD-30FW-L303 | 3 | Sol Tarafa |
FDT
The flat disc brake for two-sided damping
Teknik veri
Sönümleme torku 2 Nm – 8,7 Nm
Sönümleme yönü çift yönlü
Yapı ebadı Ø 47 mm ila 70 mm
Dönme hızı maks. 50 rpm
Ömür boyu 50.000 döngü (1 döngü = 360 ° sol el, 360 ° sağ el). Bu süreden sonra bile, damperler hala yaklaşık olarak Orijinal sönümleme momentlerinin% 80’i. Uygulamaya bağlı olarak servis ömrü daha yüksek veya düşük olabilir.
Çalışma sıcaklığı aralığı -10 ° C ila +60 ° C
Malzeme Dış gövde: çelik; Çıkış mili kovanı: naylon
Herhangi bir pozisyonda montaj
Basic Types
FDT
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FDT-47 | 2,0 +/- 0,3 | Her iki tarafada |
| FDT-57 | 4,7 +/- 0,5 | Her iki tarafada |
| FDT-63 | 6,7 +/- 0,7 | Her iki tarafada |
| FDT-70 | 8,7 +/- 0,8 | Her iki tarafada |
FDN
The flat disc brake for one direction of rotation
Teknik veri
Sönümleme torku 2 Nm – 11 Nm
Sönümleme yönü sağa veya sola
Yapı ebadı Ø 47 mm ila 70 mm
Dönme hızı maks. 50 rpm
Ömür boyu 50.000 döngü (1 döngü = 360 ° sol el, 360 ° sağ el). Bu süreden sonra bile, damperler hala yaklaşık olarak Orijinal sönümleme momentlerinin% 80’i. Uygulamaya bağlı olarak servis ömrü daha yüksek veya düşük olabilir.
Çalışma sıcaklığı aralığı -10 ° C ila +60 ° C
Malzeme Dış gövde: çelik; Çıkış mili kovanı: metal filibir ile naylon
Herhangi bir pozisyonda montaj
Şafta ilişkin bilgiler FDN-47: Ø 6 +0 / -0.03
FDN-57 ila FDN-70: Ø 10 +0 / -0,03
Sertlik> HRC55, yüzey düzgünlüğü RZ <1μm
Basic Types
FDN-R
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FDN-47-R | 2,0 +/- 0,3 | Sağ Tarafa |
| FDN-57-R | 5,5 +/- 0,3 | Sağ Tarafa |
| FDN-63-R | 8,5 +/- 0,8 | Sağ Tarafa |
| FDN-70-R | 11,0 +/- 1,0 | Sağ Tarafa |
FDN-L
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FDN-47-L | 2,0 +/- 0,3 | Sol Tarafa |
| FDN-57-L | 5,5 +/- 0,3 | Sol Tarafa |
| FDN-63-L | 8,5 +/- 0,8 | Sol Tarafa |
| FDN-70-L | 11,0 +/- 1,0 | Sol Tarafa |
FYN-P1
Small diameter, large damping torques
Teknik veri
Sönümleme torku 100 Ncm ila 180 Ncm
Sönümleme yönü sağa veya sola
Yapı ölçüsü Ø 18,5 mm
Ömür boyu 50.000 devir, bu süreden sonra bile, damperler hala yakl. Orijinal sönümleme momentlerinin% 80’i. Uygulamaya bağlı olarak servis ömrü daha yüksek veya düşük olabilir.
Çalışma sıcaklığı aralığı -5 ° C ila +50 ° C
Malzeme Dış gövde, Şaft: plastik
Herhangi bir pozisyonda montaj
Dönme açısı maks. 115 °
Basic Types
FYN-P1-R
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FYN-P1-R103 | 100 | Sağ Tarafa |
| FYN-P1-R153 | 150 | Sağ Tarafa |
| FYN-P1-R183 | 180 | Sağ Tarafa |
FYN-P1-L
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FYN-P1-L103 | 100 | Sol Tarafa |
| FYN-P1-L153 | 150 | Sol Tarafa |
| FYN-P1-L183 | 180 | Sol Tarafa |
FYN-N1
Small diameter, large damping torques
Teknik veri
Sönümleme torku 100 Ncm ila 300 Ncm
Sönümleme yönü sağa veya sola
Yapı ölçüsü Ø 20 mm
Ömür boyu 50.000 devir, bu süreden sonra bile, damperler hala yakl. Orijinal sönümleme momentlerinin% 80’i. Uygulamaya bağlı olarak servis ömrü daha yüksek veya düşük olabilir.
Çalışma sıcaklığı aralığı -5 ° C ila +50 ° C
Malzeme Dış gövde, Şaft: plastik
Herhangi bir pozisyonda montaj
Dönme açısı maks. 110 °
Basic Types
FYN-N1-R
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FYN-N1-R103 | 100 | Sağ Tarafa |
| FYN-N1-R203 | 200 | Sağ Tarafa |
| FYN-N1-R253 | 250 | Sağ Tarafa |
| FYN-N1-R303 | 300 | Sağ Tarafa |
FYN-N1-L
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FYN-N1-L103 | 100 | Sol Tarafa |
| FYN-N1-L203 | 200 | Sol Tarafa |
| FYN-N1-L253 | 250 | Sol Tarafa |
| FYN-N1-L303 | 300 | Sol Tarafa |
FYN-U1
Small, strong and very robust
Teknik veri
Sönümleme torku 200 Ncm ila 300 Ncm
Sönümleme yönü sağa veya sola
Yapı ölçüsü Ø 16 mm
Ömür boyu 50.000 devir, bu süreden sonra bile, damperler hala yakl. Orijinal sönümleme momentlerinin% 80’i. Uygulamaya bağlı olarak servis ömrü daha yüksek veya düşük olabilir.
Çalışma sıcaklığı aralığı -5 ° C ila +50 ° C
Malzeme Dış gövde, Şaft: çinko döküm
Herhangi bir pozisyonda montaj
Dönme açısı maks. 115 °
Basic Types
FYN-U1-R
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FYN-U1-R203 | 200 | Sağ Tarafa |
| FYN-U1-R253 | 250 | Sağ Tarafa |
| FYN-U1-R303 | 300 | Sağ Tarafa |
FYN-U1-L
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FYN-U1-L203 | 200 | Sol Tarafa |
| FYN-U1-L253 | 250 | Sol Tarafa |
| FYN-U1-L303 | 300 | Sol Tarafa |
FYN-S1
The flat damper for constant component protection
Teknik veri
Sönümleme torku 5 Nm ila 10 Nm
Sönümleme yönü sağa veya sola
Yapı ölçüsü Ø 60 mm
Ömür boyu 50.000 devir, bu süreden sonra bile, damperler hala yakl. Orijinal sönümleme momentlerinin% 80’i. Uygulamaya bağlı olarak servis ömrü daha yüksek veya düşük olabilir.
Çalışma sıcaklığı aralığı -5 ° C ila +50 ° C
Malzeme Dış gövde: çinko döküm; Çıkış mili kovanı: plastik
Herhangi bir pozisyonda montaj
Dönme açısı maks. 130 °
Basic Types
FYN-S1-R
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FYN-S1-R104 | 5-10 | Sağ Tarafa |
FYN-S1-L
|
||||||||
FYT-H1 and FYN-H1
Specifically adjustable, strong braking force
Teknik veri
Sönümleme torku 2 Nm ila 10 Nm
Sönümleme yönü çift yönlü, sağ veya sol
Yapı ebadı Ø 45 mm
Ömür boyu 50.000 devir, bu süreden sonra bile, damperler hala yakl. Orijinal sönümleme momentlerinin% 80’i. Uygulamaya bağlı olarak servis ömrü daha yüksek veya düşük olabilir.
Çalışma sıcaklığı aralığı -5 ° C ila +50 ° C
Malzeme Dış gövde: çinko döküm; Mil: çelik
Herhangi bir pozisyonda montaj
Dönme açısı maks. 105 °
Maksimum yan yük 50 N
Basic Types
FYT-H1
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FYT-H1 | 2-10 | Her iki tarafada |
FYN-H1-R
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FYN-H1-R | 2-10 | Sağ Tarafa |
FYN-H1-L
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FYN-H1-L | 2-10 | Sol Tarafa |
FYT-LA3 and FYN-LA3
Adjustable high performance
Teknik veri
Sönümleme torku 4 Nm ila 40 Nm
Sönümleme yönü çift yönlü, sağ veya sol
Yapı ölçüsü Ø 80 mm
Ömür boyu 50.000 devir, bu süreden sonra bile, damperler hala yakl. Orijinal sönümleme momentlerinin% 80’i. Uygulamaya bağlı olarak servis ömrü daha yüksek veya düşük olabilir.
Çalışma sıcaklığı aralığı -5 ° C ila +50 ° C
Malzeme Dış gövde: çinko döküm; Mil: çelik
Herhangi bir pozisyonda montaj
Dönme açısı maks. 210 °
Maksimum yan yük 200 N
Basic Types
FYT-LA3
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FYT-LA3 | 4-40 | Her iki tarafada |
FYN-LA3-R
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FYN-LA3-R | 4-40 | Sağ Tarafa |
FYN-LA3-L
| TYPE | Fren Torku/Ncm | Fren Yönü |
| FYN-LA3-L | 4-40 | Sol Tarafa |
